PROTEÇÃO DE PACKS DE BATERIAS COM FUSÍVEIS TÉRMICOS
Pode-se usar também um fusível térmico, que desliga a bateria permanentemente em caso de temperatura excessiva.
Figura 1 – Fusível térmico

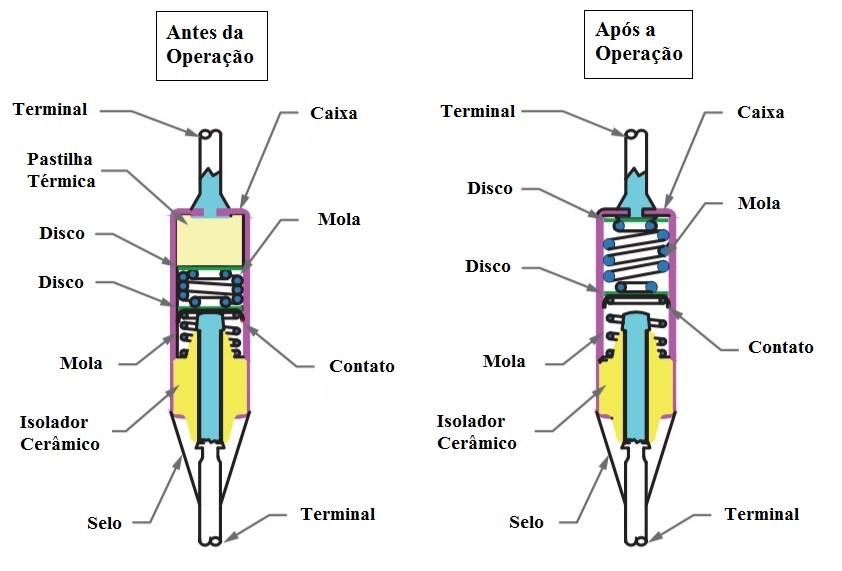

Figura 2 – Fusível térmico – forma construtiva
Os fusíveis térmicos possuem os seguintes parâmetros:
Tf – Temperatura em que o fusível abre + 5ºC
Th – Temperatura máxima na caixa do fusível, na qual ele pode ser mantido por pelo menos 168 horas sem abrir.
Tm – Temperatura máxima suportada pelo fusível.
Ir – Corrente que o fusível consegue interromper
Ur – Tensão máxima que o fusível consegue interromper a corrente Ir.
Como exemplo, um fusível térmico usado comumente na proteção de packs de baterias tem os seguintes parâmetros:
Tf – 73 ºC
Th – 58 ºC
Tm – 175ºC
Ir – 10 A
Ur – 250 V
A figura 3 mostra a influência da corrente que passa pelo fusível em seu aquecimento. Sendo assim o fusível é acionado pela temperatura provocada pela passagem de corrente nele mais a temperatura da própria bateria. A figura 4 mostra os tempos de abertura do fusível térmico em função da temperatura. Quanto maior a temperatura mais rapidamente fusível térmico abre. Como fusível térmico desliga a bateria permanentemente, deve ser projetado para só abrir em condições extremas de temperatura da bateria.

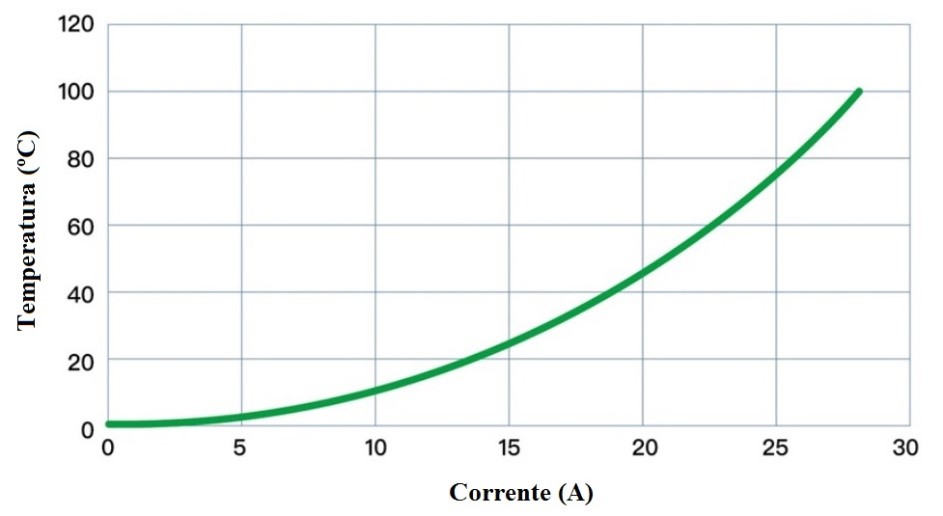

Figura 3 – Influência da corrente no aquecimento do fusível térmico
