COMO INTERCONECTAR CÉLULAS PARA CONFECÇÃO DE UM PACK DE BATERIAS, E POR QUE NÃO UTILIZAR O FERRO DE SOLDA?
Para atender às crescentes demandas por baterias mais eficientes e duráveis, é essencial ter um conhecimento profundo sobre as formas de interconectar células em um pack de baterias.
Um pack de baterias é um conjunto de células individuais que são conectadas eletricamente para fornecer uma tensão e corrente úteis para a aplicação em questão. As células individuais podem ser interconectadas de várias maneiras, dependendo dos requisitos de desempenho e segurança.
Muitas pessoas sem o devido conhecimento acabam utilizando o ferro de solda para interconectar células para a confecção de packs de baterias, mas será que isso é uma prática aconselhável? Quais são os perigos dessa prática? E quais são os métodos mais utilizados, seguros e eficientes para a interconexão de células?
Este artigo tem por objetivo responder essas e outras perguntas, garantindo ao leitor um conhecimento claro e objetivo acerca dos métodos principais para a conexão de células na confecção de packs de baterias. Discutiremos também as principais razões pelas quais o ferro de solda não deve ser utilizado para esta finalidade.
Por que não utilizar o ferro de solda?
Embora o ferro de solda seja uma ferramenta comum e amplamente utilizada na soldagem de fios e componentes eletrônicos, não é recomendado para interconectar células durante a confecção de packs de bateria.
A seguir, podemos observar as razões do por que não utilizar o ferro de solda:
1.Temperatura excessiva: O principal problema com o uso do ferro de solda é a temperatura excessiva gerada durante o processo de soldagem. As baterias de lítio-íon são extremamente sensíveis ao calor, e altas temperaturas podem causar danos irreversíveis às células, como o derretimento do separador, formação de dendritos e até mesmo a explosão da bateria.
2. Dificuldade de controle: O ferro de solda também é difícil de controlar, especialmente em relação à quantidade de calor gerado. Os usuários podem inadvertidamente aplicar muito calor a uma área específica da bateria, causando danos, ou aplicar calor insuficiente, resultando em uma conexão instável e propensa a falhas.
3. Risco de curto-circuito: O uso do ferro de solda também aumenta o risco de curto-circuito entre as células da bateria. Se a ponta do ferro de solda tocar inadvertidamente duas células adjacentes, pode ocorrer um curto-circuito, resultando em danos irreparáveis às células da bateria.
4. Exposição à fumaça tóxica: A soldagem com ferro de solda produz fumaça tóxica que pode ser prejudicial à saúde se inalada. A fumaça é liberada quando o fluxo de solda entra em contato com o metal aquecido.
5. Falta de conhecimento técnico: A falta de conhecimento técnico acerca das características das baterias bem como do manuseio adequado de um ferro de solda pode resultar em acidentes extremamente perigosos

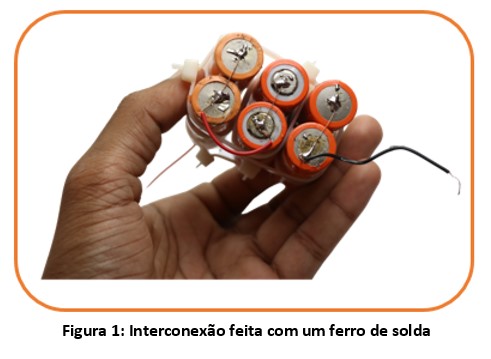

O resultado de uma interconexão de células utilizando o ferro de solda pode ser observado na Figura 1.
Na Figura 1 é possível notar um pack de baterias sem qualidade, mais propenso a perigos e riscos de explosões e provavelmente uma vida útil mais limitada.
Conforme abordado até aqui, existem inúmeras razões do por que evitar a utilização do ferro de solda para interligar as células para a confecção de um pack de bateria. Mas afinal quais são os métodos recomendados e mais utilizados na indústria de packs de baterias? É o que veremos a seguir.
Métodos utilizados
Existem vários métodos adequados para interligar as células, cada um com suas próprias peculiaridades. Entre os mais conhecidos temos: soldagem a ponto, soldagem ultrassônica e soldagem a laser.
Soldagem a ponto
A soldagem a ponto é um método comum para a fabricação de packs de baterias. Este processo envolve o uso de corrente elétrica para fundir os metais a serem unidos em um ponto específico. A soldagem a ponto é rápida, relativamente fácil de ser automatizada e geralmente requer menos energia do que outros métodos de soldagem. No entanto, a soldagem a ponto pode ser menos precisa do que outros métodos.
Soldagem ultrassônica
A soldagem ultrassônica é um método mais recente para a fabricação de packs de baterias. Este processo envolve o uso de vibrações de alta frequência para fundir os metais a serem unidos. A soldagem ultrassônica é precisa, rápida e geralmente não requer materiais adicionais, como solda em pó ou fluxo de solda. No entanto, a soldagem ultrassônica pode ser mais cara do que outros métodos de soldagem e pode não ser adequada para todos os tipos de baterias ou componentes.
Soldagem a laser
A soldagem a laser é uma técnica veloz e precisa para a produção de packs de bateria. Ela utiliza um feixe de luz intenso e concentrado para fundir metais e uni-los. Esse método é eficiente, ágil e frequentemente dispensa a necessidade de materiais extras. Entretanto, assim como a soldagem ultrassônica, a soldagem a laser pode apresentar um custo mais elevado em relação a outras técnicas e exigir equipamentos especializados e treinamento especializado.
Solda a ponto, por que ela é utilizada para soldar baterias?
Antes de respondermos a esta pergunta vamos explicar o conceito geral de solda a ponto.

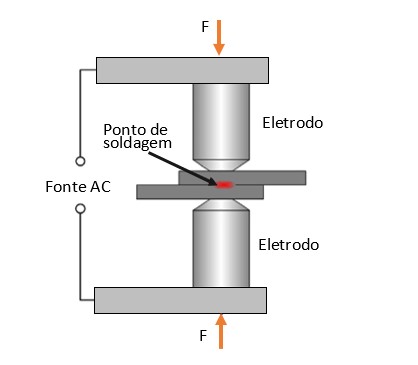

A solda a ponto é um processo de soldagem utilizado para unir duas ou mais chapas metálicas através de pontos de fusão pontuais. Esse método de soldagem é frequentemente utilizado na indústria automotiva, na fabricação de eletrodomésticos, na fabricação de packs de baterias e em outras indústrias que requerem uma união rápida e eficiente de chapas metálicas.
O processo de solda a ponto é realizado por meio de um equipamento conhecido como soldador a ponto. Esse equipamento utiliza dois eletrodos para aplicar uma alta corrente elétrica através das chapas metálicas, criando uma área de fusão pontual nas chapas. O tempo e a intensidade da corrente elétrica são controlados para garantir que a fusão seja pontual e que a solda seja forte e durável.
Soldagem a ponto em baterias
A soldagem a ponto em baterias é um processo que envolve a união de duas partes metálicas por meio de uma corrente elétrica de alta intensidade. O processo é geralmente usado para soldar as extremidades de células ou para conectar células em série ou paralelo, a fim de formar um pack de bateria.
Para realizar a soldagem a ponto em baterias, é necessário utilizar uma máquina de solda a ponto específica para baterias, que é projetada para fornecer corrente elétrica de alta intensidade por um curto período de tempo. A máquina de solda a ponto geralmente é equipada com um sistema de braços que seguram as partes a serem soldadas, garantindo que elas estejam em contato próximo.
Quando a corrente elétrica é aplicada, ela flui através das peças de trabalho, criando uma zona de fusão nas áreas de contato. Essa zona de fusão é resfriada rapidamente, solidificando o material e criando uma conexão forte e durável entre as partes.
É importante notar que, durante a soldagem a ponto em baterias, pode haver a formação de correntes parasitas que podem afetar a qualidade da solda. Portanto, é essencial ajustar as configurações da máquina de solda a ponto para minimizar a formação de correntes parasitas e garantir uma conexão segura e confiável entre as partes.

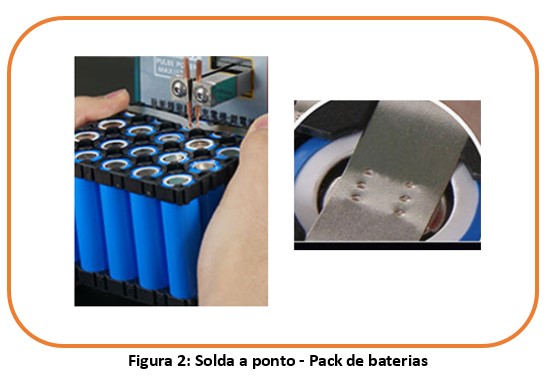

Na Figura 2 podemos observar a solda a ponto em um pack de baterias.
A solda a ponto em baterias apresenta diversas vantagens, tais como:
1.Alta velocidade de produção: a solda a ponto é uma técnica veloz, o que permite produzir baterias em grandes quantidades em um curto espaço de tempo.
2.Economia de material: a solda a ponto geralmente utiliza uma quantidade mínima de material, o que pode resultar em economia de recursos e redução de custos.
3.União segura e durável: a solda a ponto é capaz de produzir uniões consistentes, fortes e duráveis, garantindo a segurança e a estabilidade das baterias.
4.Baixa distorção térmica: como a solda a ponto utiliza uma fonte de calor localizada, ela gera menos distorção térmica no material e minimiza os riscos de deformações ou falhas nas baterias.
5.Baixa geração de resíduos: a solda a ponto não requer a utilização de materiais adicionais, como adesivos ou soldas em excesso, o que resulta em baixa geração de resíduos e menor impacto ambiental.
Soldagem a laser

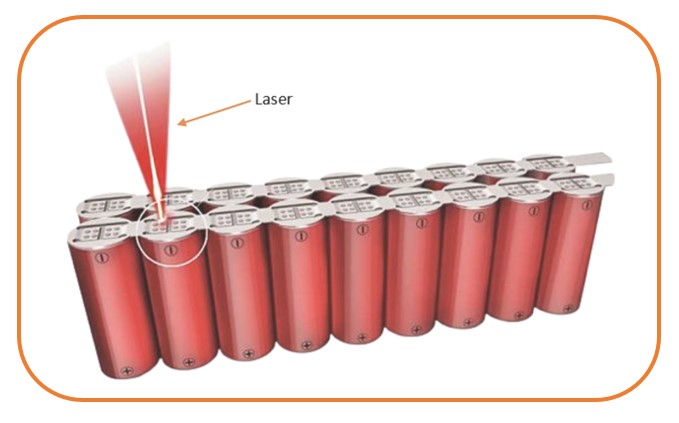

A soldagem a laser é um processo de soldagem que utiliza um feixe de luz concentrado e intenso para fundir metais. Na soldagem de baterias, a soldagem a laser pode ser utilizada para unir componentes, como terminais, fios e até mesmo células da bateria.
A soldagem a laser de baterias apresenta algumas vantagens em relação a outros métodos de soldagem, como a soldagem a ponto e a soldagem ultrassônica. Ela é capaz de produzir soldas de alta qualidade, com precisão e rapidez, além de não gerar resíduos ou distorções na peça. Além disso, a soldagem a laser é um processo seguro, com baixo risco de danificar outros componentes da bateria.
No entanto, a soldagem a laser de baterias também apresenta alguns desafios, como a necessidade de equipamentos específicos e treinamento especializado para operar esses equipamentos. Além disso, a soldagem a laser pode ser mais cara do que outros métodos de soldagem, o que pode torná-la menos acessível para alguns fabricantes de baterias.
Soldagem ultrassônica
A soldagem ultrassônica de baterias é um processo de união de materiais que envolve a aplicação de ondas sonoras de alta frequência para gerar calor e fundir as partes a serem soldadas. Esse processo é geralmente utilizado em baterias de lítio-íon, uma vez que essas baterias são sensíveis ao calor e não podem ser soldadas por meio de processos térmicos convencionais. É um processo é rápido e seguro, com baixo risco de danificar outros componentes da bateria, além de conferir uma solda de alta qualidade.
Em geral a soldagem ultrassônica é mais barata do que a soldagem a laser e mais cara do que a soldagem a ponto. No entanto, é importante ressaltar que o custo da soldagem pode variar dependendo do tipo de aplicação, do tamanho e do tipo de peça a ser soldada, do volume de produção e de outros fatores. Em algumas situações, a soldagem ultrassônica pode ser mais econômica ou mais eficiente do que a soldagem a ponto.
Resumo das principais vantagens e desvantagens de cada método apresentado:
Soldagem a ponto
| Vantagens |
Desvantagens |
|
Processo rápido |
Difícil para materiais altamente condutores e diferentes |
|
Baixo custo |
|
|
Controle de boa qualidade |
|
|
Fácil automação |
Soldagem a laser
| Vantagens |
Desvantagens |
|
Alta velocidade |
Alto custo inicial |
|
Menor dissipação Térmica |
|
|
Processo sem contato |
Sistema adicional de proteção pode ser requerido |
|
Fácil automação
|
Soldagem ultrassônica
| Vantagens |
Desvantagens |
|
Processo rápido |
Disponível apenas para baterias planas |
|
Alta resistência mecânica |
|
|
Baixa resistência elétrica |
|
|
Baixo consumo de energia
|
Conclusão
A utilização de métodos de soldagem apropriados ao soldar packs de baterias é extremamente importante para garantir a segurança e eficiência da conexão. A utilização do ferro de solda para esta finalidade pode causar danos às células da bateria devido ao calor excessivo e prolongado. Isso pode reduzir a vida útil da bateria, além de representar riscos de segurança, como a possibilidade de explosão ou incêndio.
A solda a ponto e outros métodos de soldagem mais sofisticados (soldagem a laser e soldagem ultrassônica) são projetados especificamente para soldar baterias, minimizando os riscos de danos e garantindo uma conexão segura e eficiente. A solda a ponto, por exemplo, mesmo sendo um processo mais barato e menos tecnológico do que a soldagem a laser e a soldagem ultrassônica, é capaz de produzir uma solda forte sem a necessidade de adicionar materiais extras, como fluxo de solda ou solda em pó. Além disso, a solda a ponto é rápida, eficiente e não produz resíduos.
Ao adquirir ou projetar uma determinada bateria conhecer os processos de soldagem é fundamental, por este motivo, certifique-se da utilização de um dos métodos apresentados para garantir eficiência, durabilidade e principalmente segurança a sua bateria.
